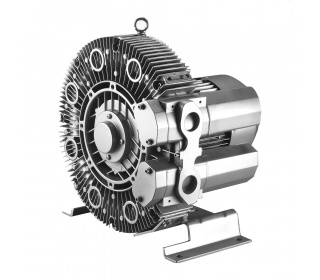

Charakterystyka:
- szeroka skala zastosowań
 - duży zakres typów
 - eksploatacja bezolejowa
 - niska głośność
 - prostota konserwacji
 - wielki zakres wydajności
 - minimalna liczba części ruchomych
 - łatwy montaż i demontaż
 - mały ciężar
 - duża liczba elementów

Przykłady zastosowania:
- napowietrzanie w oczyszczalniach ścieków i wód odpadowych
 - odkurzacze przemysłowe: stałe albo przenośne; czyszczenie filtrów
 - masaż podwodny, kąpiele pęcherzykowe, kominy pęcherzykowe
 - noże powietrzne, proces suszenia
 - pneumatyczny system transportu mąki, pszenicy itp.
 - zbieranie pyłu, noże powietrzne
 - odpad powietrzny ze sterylnych pomieszczeń
 - kompresja temperaturowa pary do produkcji wody destylowanej
 - odkurzanie resztek poprodukcyjnych
 - urządzenie do zasysania
 - pneumatyczny transport pyłu, pudrów, granulatu, sztucznych włókien, kapsuł itp.; instalacja w obszarach zagrożonych niebezpieczeństwem powstania pożaru
 - manipulacja łukami ssącymi, uszeregowywanie i przytrzymywanie elementów z zastosowaniem próżni
 - napowietrzanie stawów hodowlanych
 - manipulacja materiałami, pakowanie termokurczliwe
 - odkurzanie pyłu, przytrzymywanie arkuszy przy pomocy zasysania, gazowy system odpadowy
 - osuszanie ścian z zastosowaniem próżni (pompy próżniowe)

Zasada działania:
Gaz jest zasysany do wnętrza urządzenia przez króciec ssący z wbudowanym tłumikiem hałasu (1). W kanale bocznym (2) koło łopatkowe (3) oddaje mu swoją prędkość i gaz siłą odśrodkową jest tłoczony na obwód komory sprężania. W ten sposób spiralnym torem płynie ponownie sprężany aż do króćca tłoczącego (4), przez który wychodzi na zewnątrz. W razie wielostopniowych dmuchaw gaz przechodzi przez kilka komór sprężania umieszczonych jedna za drugą i w ten sposób osiąga większe różnice ciśnienia

| Typ | Ilość zasysana (m3/h)  |
Ciśnienie/ próżnia (mbar)  |
Motor (IP55), 50Hz, (60Hz)* |
 Głoś- (dB)  |
Ciężar
 (kg)  |
 Podłączenie dmuchawy (gwint wewnętrzny)  |
||
| Pobór mocy | Napięcie | Prąd | ||||||
| (kW) | (V) | (A)  |
||||||
| Trójfazowe | ||||||||
| INW HP210 H16 | 47 | 290/230 | 0,55 | 200-240 ∆ / 345-415 Y | 2,8 ∆/ 1,6 Y | 57 | 16 | G 1¼” |
| INW HP220 H26 | 47 | 490/370 | 0,81 | 200-240 ∆ / 345-415 Y | 4,0 ∆/ 2,3 Y | 58 | 24 | G 1¼” |
| INW HP220 H56 | 47 | 650/370 | 1,5  |
200-240 ∆ / 345-415 Y | 7,5 ∆/ 4,3 Y | 58 | 28 | G 1¼” |
| INW HP310 H16 | 66 | 250/250 | 0,55 | 200-240 ∆ / 345-415 Y | 2,8 ∆/1,6 Y | 57 | 18 | G 1¼” |
| INW HP310 H26 | 66 | 350/280 | 0,81 | 200-240 ∆ / 345-415 Y | 4,0 ∆/ 2,3 Y | 59 | 18 | G 1¼” |
| INW HP320 H46 | 65 | 480/400 | 1,1 | 200-240 ∆ / 345-415 Y | 5,4 ∆/ 3,1 Y | 59 | 28 | G 1¼”  |
| INW HP320 H56 | 65 | 540/440 | 1,5 | 200-240 ∆ / 345-415 Y | 7,5 ∆/ 4,3 Y | 59 | 30 | G 1¼”  |
| INW HP410 H16 | 87 | 380/300 | 1,1 | 200-240 ∆ / 345-415 Y | 5,4 ∆/ 3,1 Y | 55 | 22 | G 1¼”  |
| INW HP420 H26 | 87 | 450/480 | 1,5 | 200-240 ∆ / 345--415 Y | 7,5 ∆/ 4,3 Y | 61 | 32 | G 1¼” |
| INW HP420 H56 | 87 | 750/500 | 3,3 | 200-240 ∆ / 345-415 Y | 13,0 ∆/ 7,5 Y | 61 | 38 | G 1¼” |
| INW HP510 H16 | 120 | 360/310 | 1,5 | 200-240 ∆ / 345-415V Y | 7,5 ∆/ 4,3 Y | 64 | 28 | G 1¼” |
| INW HP510 H26 | 120 | 470/310 | 2,2 | 200-240 ∆ / 345-415V Y | 11,4 ∆/ 6,6 Y | 64 | 29 | G 1¼”  |
| INW HP520 H26 | 120 | 460/470 | 2,2 | 200-240 ∆ / 345-415V Y | 11,4 ∆/ 6,6 Y | 64 | 42 | G 1¼” |
| INW HP520 H77 | 120 | 820/500 | 4 | 345-415 ∆ | 9,0 ∆ | 65 | 52 | G 1¼” |
| INW HP530 H77 | 120 | 820/680 | 4 | 345-415 ∆ | 9,0 ∆ | 67 | 63 | G 1¼” |
| INW HP530 H87 | 120 | 1000/680 | 5,5 | 345-415 ∆ | 11,5 ∆ | 67 | 71 |
G 1¼” |
| INW HP610 H16 | 165 | 360/340 | 2,2 | 200-240 ∆ / 345-415 Y | 11,4 ∆/ 6,6 Y | 65 | 33 | G 1¼” |
| INW HP610 H26 | 165 | 480/340 | 3,3 | 200-240 ∆ / 345-415 Y | 13,0 ∆/ 7,5 Y | 65 | 35 | G 1¼”  |
| INW HP620 H36 | 165 | 500/460 | 3,3 | 200-240 ∆ / 345-415 Y | 13,0 ∆/ 7,5 Y | 67 | 51 |
G 1¼”  |
| INW HP620 H57 | 165 | 740/460 | 5,7 | 345-415 ∆  |
12,5 ∆ | 68 | 67 |
G 1¼”  |
| INW HP630 H67 | 170 | 1040/730 | 7,5 | 345-415 ∆ | 16,0 ∆ | 72 | 86 | G 1¼”  |
| INW HP351 H26 | 315 | 270/290 |
3 |
200-260 ∆ / 350-450 Y  |
11,4 ∆/ 6,5 Y  |
65 |
50 |
G 2 ½” |
| INW HP351 H37 |
315 | 390/350 | 4 | 350-450 ∆ / 610-725 Y  |
8,4 ∆/ 4,8 Y | 65 | 85 |
G 2 ½” |
| INW HP351 H47 | 315 | 500/350 | 5,5 | 350-450 ∆ / 610-725 Y  |
11,1 ∆/ 6,4 Y  |
65 | 90 |
G 2 ½” |
| INW HP352 H26 |
320 | 190/230 | 3 | 200-260 ∆ / 350-450 Y | 11,4 ∆/ 6,5 Y | 68 | 68 | G 2 ½” |
| INW HP352 H37 |
320  |
310/350  |
4 | 350-450 ∆ / 610-725 Y  |
8,4 ∆/ 4,8 Y  |
69 | 79 | G 2 ½” |
| INW HP352 H47 | 320 | 480/530  |
5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y  |
71 | 90 | G 2 ½” |
| INW HP352 H57 | 320 | 700/530  |
7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 71 | 127 | G 2 ½” |
| INW HP352 H67  |
320  |
870/530 | 11 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y  |
72 | 130 | G 2 ½” |
| INW HP353 H37  |
320 | 250/300  |
4 |
350-450 ∆ / 610-725 Y | 8,4 ∆/ 4,8 Y | 69 | 82 | G 2 ½” |
| INW HP353 H47 | 320  |
410/490 | 5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y |
71 | 93 | G 2 ½” |
| INW HP353 H57 |
320 | 620/680  |
7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 71 | 153 | G 2 ½” |
| INW HP353 H67 | 320 | 1020/680  |
11 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y  |
72 | 170 | G 2 ½” |
| INW HP551 H26 | 480 | 120/130 | 3,0 | 200-260 ∆ / 350-450 Y | 11,4 ∆/ 6,5 Y | 69 | 66 | G 3” |
| INW HP551 H37 | 480 | 200/230 | 4,0 | 350-450 ∆ / 610-725 Y | 8,4 ∆/ 4,8 Y | 69 | 78 | G 3” |
| INW HP551 H47 | 480 | 330/380 | 5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y | 69 | 88 | G 3” |
| INW HP551 H57 | 480 | 500/380 | 7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 69 | 96 | G 3” |
| INW HP552 H47 | 480 | 220/270 | 5,5 | 350-450 ∆ / 610-725 Y | 11,1 ∆/ 6,4 Y | 70 | 118 | G 3” |
| INW HP552 H57 | 480 | 370/450 | 7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 70 | 126 | G 3” |
| INW HP552 H67 | 480 | 630/530 | 11,0 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y | 70 | 145 | G 3” |
| INW HP552 H77 | 480 | 890/530 | 15,0 | 350-450 ∆ / 610-725 Y | 30,5 ∆/ 17,3 Y | 70 | 156 | G 3” |
| INW HP553 H57 | 480 | 280/380 | 7,5 | 350-450 ∆ / 610-725 Y | 15,0 ∆/ 8,7 Y | 71 | 142 | G 3” |
| INW HP553 H67 | 480 | 540/610 | 11,0 | 350-450 ∆ / 610-725 Y | 22,0 ∆/ 12,7 Y | 71 | 167 | G 3” |
| INW HP553 H77 | 480 | 830/610 | 15,0 | 350-450 ∆ / 610-725 Y | 30,5 ∆/ 17,3 Y | 71 | 180 | G 3” |
| INW HP553 H87 | 480 | 1020/610 | 18,5 | 350-450 ∆ / 610-725 Y | 37,0 ∆/ 21,0 Y | 71 | 195 | G 3” |
| Jednofazowe | ||||||||
| INW HP210 A75 | 47 | 290/230 | 0,55 | 220-240 | 6,5 | 57 | 17 | G 1¼”  |
| INW HP220 A75 | 47 | 600/370 | 1,5 | 220-240 | 9,7 | 58 | 32 | G 1¼” |
| INW HP310 A71 | 66 | 350/250 | 0,94 | 220-240 | 9,0 | 57 | 21 |
G 1¼” |
| INW HP320 A75 | 65 | 550/400 | 1,5 | 220-240 | 9,7 | 59 | 33 | G 1¼” |
| INW HP410 A41 | 87 | 380/300 | 1,1 | 220-240 | 10,1 | 55 | 23 | G 1¼” |
* 60 Hz dane na żądanie.
INW dmuchawy próżniowe z kanałem bocznymKarty katalogowe (pdf/2MB)
Dmuchawy o większej wydajności są dmuchawami dwustopniowymi INW.
Wysokociśnieniowe dmuchawy/pompy próżniowe INW z kanałem bocznym stosuje się jako pompy próżniowe albo dmuchawy do ciągłej eksploatacji o mocy podanej na krzywej charakterystyki roboczej. Do dyspozycji są silniki w wersji standardowej do napięcia zasilającego: 50 Hz lub 60 Hz. Dmuchawy/pompy mają zgodnie z międzynarodową klasyfikacją następujący stopień ochrony: IP 54 (ochrona przed pyłem i bryzgającą wodą).
Silniki zostały zaprojektowane zgodnie z normą DIN EN 60 034/IEC 34-1 oraz klasą temperaturową F. W urządzeniach trójfazowych dopuszcza się odchyłkę w zakresie +/- 10% przy napięciu stabilnym oraz w zakresie +/- 5% przy napięciu niestabilnym; urządzenia jednofazowe zaprojektowano z dopuszczalną odchyłką w zakresie +/- 5%. Jednakże, jeśli podczas ciągłej eksploatacji będzie się korzystać jedynie z 90% maksymalnie dopuszczalnego nadciśnienia, wtedy dopuszczalny zakres napięcia można zwiększyć do zakresu +/- 10%. Dopuszczalna odchyłka częstotliwości wynosi maksymalnie +/- 2%.
![]()  |
![]()  |
![]()  |
|

  |
Dmuchawy/pompy próżniowe INW spełniają wymagania Dyrektywy 2002/95/WE Parlamentu Europejskiego i Rady Europy z dnia 27 stycznia 2003 r. w sprawie ograniczania stosowania niektórych niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych. |
 Dmuchawy/pompy próżniowe INW z kanałem bocznym spełniają wymogi rozporządzenia dotyczącego urządzeń maszynowych Wspólnoty Europejskiej (CE).  |
